Hvad er de forskellige typer trækstof?

Trækstof kommer i flere forskellige typer, som hver er konstrueret til specifikke præstationskrav. Hovedkategorierne er PVC trækstof, PTFE (polytetrafluorethylen) stof, ETFE (ethylen tetrafluorethylen) film, HDPE skyggestof og silikonebelagt glasfiber . Blandt disse dominerer PVC-trækstof det globale marked - og tegner sig for omkring 60-70% af alle arkitektoniske membraninstallationer - på grund af dets omkostningseffektivitet, brede farveområde og pålidelige strukturelle ydeevne på tværs af forskellige klimaer. Det er vigtigt at forstå hver type, før du forpligter dig til ethvert trækstrukturprojekt, uanset om det er en baldakin, et stadiontag eller en langspændt membranfacade.

PVC trækstof : Industristandarden

PVC-strækstof er fremstillet ved at belægge et basispolyestergarngitter - garnet - på begge sider med polyvinylchloridpasta. Resultatet er en kompositmembran, der kombinerer trækstyrken af ​​vævet polyester med vejrbestandigheden, kemisk resistens og æstetiske fleksibilitet af PVC. Standard PVC-trækstofpaneler har trækstyrker fra 3.000 N/5 cm til over 10.000 N/5 cm , afhængigt af trådantal og belægningsvægt.

Rent praktisk er en Grade 6 PVC-membran (ca. 1.050 g/m²) stærk nok til at bære dynamiske sne- og vindbelastninger på 1,5-2,5 kPa uden permanent deformation. Denne belastningsværdi dækker langt størstedelen af ​​kommerciel og offentlig arkitektur i tempererede klimaer.

Overfladebehandlinger på PVC-trækstof

Rå PVC-belægninger tiltrækker luftbåret støv og organisk affald, som gradvist pletter membranen og reducerer lystransmission. Producenter løser dette med lak topcoats, akryllakker, polyvinylidenfluorid (PVDF) finish og PVDF/Tedlar laminater. En PVDF-lakeret PVC-membran bevarer over 90 % af dens oprindelige hvide lysstyrke efter 10 år udendørs eksponering sammenlignet med ca. 70-75 % for ubehandlet PVC med samme grundvægt. For projekter nær industrizoner eller kystområder, hvor salt- og forureningsaflejringen er intens, tilføjer specificering af en PVDF- eller Tedlar-topcoat ca. 8-15 % til materialeomkostningerne, men reducerer rengøringsfrekvensen dramatisk fra to gange om året til en gang hvert tredje til fire år.

Levetid og genanvendelighed af PVC-trækstof

En velspecificeret PVC-trækstofinstallation leverer typisk en levetid på 15-25 år før nedbrydning af belægningen kompromitterer brandydeevne eller strukturel integritet. Udtjente PVC-membraner kan genanvendes gennem adskillige europæiske tilbagetagelsesprogrammer - for eksempel konverterer Texyloop-processen brugte PVC-coatede polyestermembraner tilbage til jomfruelig-ækvivalent PVC-granulat og genvinder polyesterslimen til genbehandling. Denne lukkede kredsløbstilgang reducerer livscyklussens CO2-fodaftryk med cirka 30-40 % sammenlignet med bortskaffelse af lossepladser.

PTFE-belagt glasfiber: Premium Long-Life Option

PTFE (polytetrafluorethylen) belagt glasfiber - ofte markedsført under mærkenavne som Tenara eller Sheerfill - repræsenterer den øvre ende af markedet for trækstof. Grundmaterialet er vævet glasfibergarn, som er ikke-brændbart af natur, og PTFE-belægningen giver en ultra-lav friktion, kemisk inert overflade. PTFE-membraner har en levetidsforventning på 30-50 år , med nogle bemærkelsesværdige installationer såsom Haj Terminal i Jeddah (færdiggjort 1981), der nu overstiger fire årtiers kontinuerlig service.

Den ikke-porøse PTFE-overflade er effektivt selvrensende: regn vasker luftbårne partikler af uden at efterlade pletter. Lystransmissionsværdier løber typisk mellem 5% og 20%, hvilket giver PTFE-strukturer en lysende, diffus dagslyskvalitet uden blænding. En begrænsning er omkostningerne - PTFE-belagt glasfiber priser typisk til tre til fem gange prisen pr. kvadratmeter af standard PVC-trækstof — hvilket gør det mest hensigtsmæssigt for vartegnende permanente strukturer frem for sæsonbestemte eller midlertidige installationer.

Brandydelse er en vigtig fordel. PTFE/glasfiber er klassificeret som ikke-brændbart i henhold til de fleste nationale bygningsreglementer, hvilket i høj grad forenkler tilladelsen til lukkede offentlige rum såsom indkøbsatrier, lufthavnsterminaler og stadiontage.

ETFE-film: Gennemsigtighed og letvægtsydelse

ETFE (ethylentetrafluorethylen) er ikke teknisk set et vævet stof, men en termoplastisk fluorpolymerfilm. Det er inkluderet i trækmembranfamilien, fordi det er skåret, svejset og spændt ved hjælp af sammenlignelige strukturelle principper. Et enkelt lag ETFE-film vejer så lidt som 150-350 g/m² — ca. 1 % af vægten af et tilsvarende glaspanel — hvilket dramatisk reducerer de primære strukturelle belastningskrav og åbner op for spændingsmuligheder, som glas ikke kan opnå økonomisk.

ETFE opnår lystransmissionsværdier på 90–95 % for et enkelt lag , hvilket gør det til det foretrukne valg, når maksimalt naturligt dagslys er designprioriteten. Beijing National Aquatics Center ("Vandterningen"), færdiggjort til OL i 2008, brugte over 100.000 m² ETFE-pudepaneler og er stadig et af de mest citerede eksempler på materialets gennemskinnelighed og strukturelle alsidighed.

ETFE-film installeres typisk som flerlags oppustede pudesystemer i stedet for enkeltspændte membraner. Lufttrykket mellem lagene giver isolering (U-værdier på 1,5-2,8 W/m²K for to-lags systemer) og strukturel stivhed. De mekaniske oppustningssystemer kræver dog vedligeholdelseskontrakter og backup-kompressorer, hvilket tilføjer driftskompleksitet sammenlignet med statiske PVC- eller PTFE-membraner.

HDPE skærmstof: Konstrueret til solar kontrol

Høj-density polyethylen (HDPE) skyggeklud indtager en tydelig niche inden for strækbare stofstrukturer. I modsætning til PVC-trækstof eller PTFE-membraner er HDPE-farvestof en åben vævet eller strikket struktur designet specifikt til at blokere solstråling, mens luftbevægelsen tillader. HDPE-farvestoffer fås i nuancefaktorer fra 30 % til 95 % , hvilket muliggør præcis kalibrering af solforstærkningsreduktion versus naturlig ventilation.

Dette gør HDPE til det dominerende materiale til parkeringspladser, legepladser, landbrugsskyggestrukturer og udendørs gæstfrihedsområder i varme klimaer. En 90 % skyggefaktor HDPE overdækning over en parkeringsplads i Dubai eller Phoenix kan reducere overfladetemperaturen på parkerede køretøjer med 20-30°C sammenlignet med uskygget asfalt, hvilket reducerer den indvendige kabinetemperatur og airconditionbelastningen markant. Trækstyrken af ​​HDPE-farvestof er lavere end coatede arkitektoniske membraner - typisk 1.500-4.500 N/5 cm - så strukturelle designs skal tage højde for dette, når de specificerer vindhævning og modstandsdygtighed over for snebelastning.

HDPE-farvestof er UV-stabiliseret under fremstilling, og kommercielle kvaliteter af høj kvalitet 10 års UV-stabilitetsgarantier . Den porøse åbne struktur betyder, at stoffet ikke samler stående vand, hvilket eliminerer tømmebelastninger, der skal tages i betragtning med uigennemtrængeligt PVC-trækstof i installationer med lav hældning.

Silikonebelagt glasfiber: Niche-højtemperaturapplikationer

Silikonebelagte glasfibermembraner er den mindst almindelige trækstoftype i generel arkitektur, men udfylder en kritisk rolle i højtemperatur- og fødevareforarbejdningsmiljøer. Silikone elastomer belægningen forbliver stabil fra -60°C til 230°C kontinuerligt , med kortvarige toppe tolereret op til 300°C. Dette termiske område overskrider langt de operationelle grænser for PVC-trækstof (typisk vurderet til 70°C kontinuerlig drift) og gør silikone/glasfiber til standardvalget for baldakiner over industrielle ovne, støberibeklædninger og varmeudblæsningszoner i produktionsfaciliteter.

Silikonebelægninger er også fødevaresikre, ikke-giftige og modstandsdygtige over for de fleste syrer, baser og rengøringsmidler, der bruges i fødevareproduktion. Disse egenskaber har ført til voksende anvendelse i strækbare tagkonstruktioner over fødevaremarkeder og forarbejdningsfaciliteter, hvor hyppig højtryksdamprensning er rutine. Afvejningen er omkostninger: Silikonebelagt glasfiber er betydeligt dyrere end PVC-trækstof og endda PTFE-membraner i nogle konfigurationer.

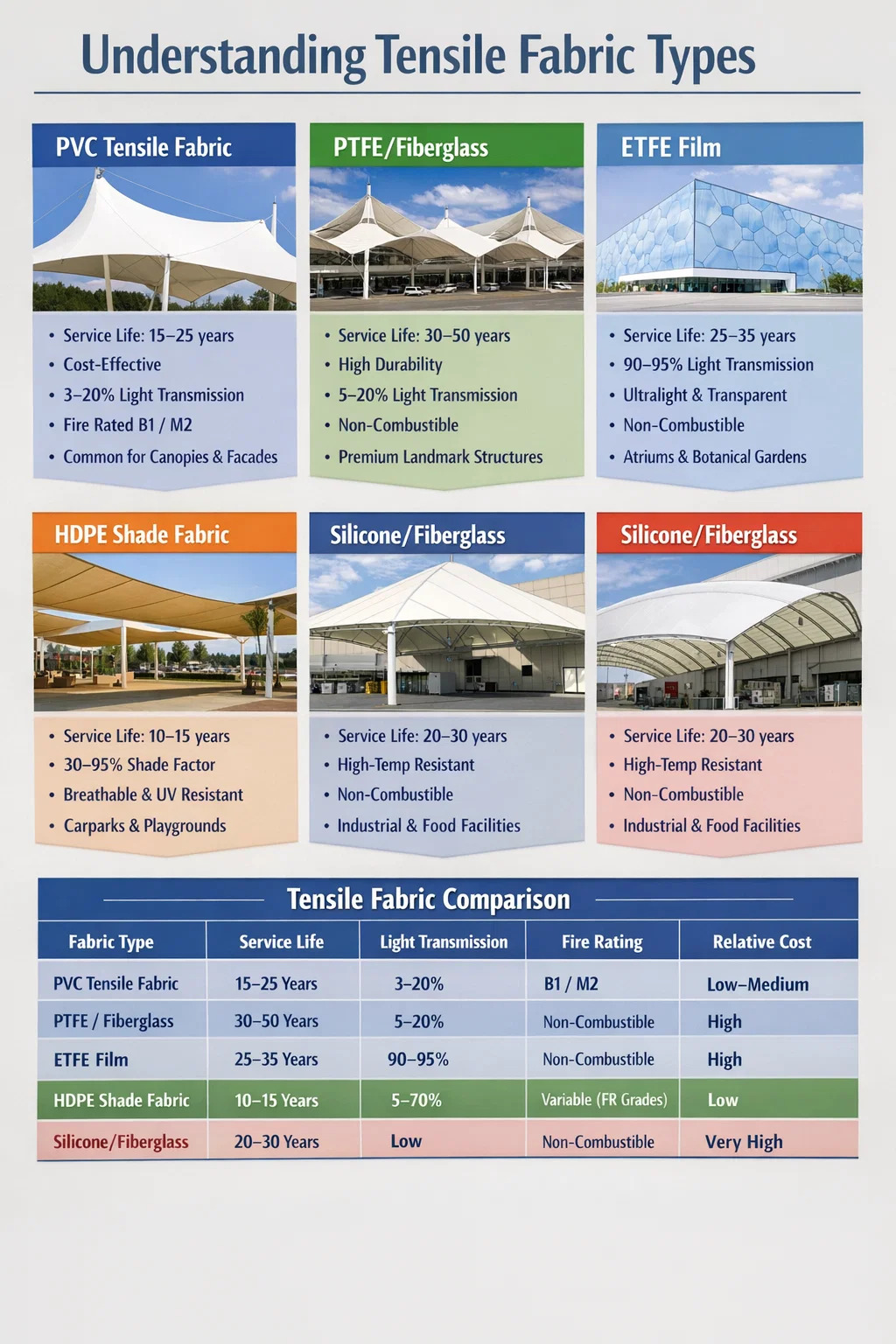

Head-to-Head sammenligning af alle trækstoftyper

Tabellen nedenfor opsummerer de vigtigste ydeevne og kommercielle egenskaber for hver større trækstoftype for at hjælpe med specifikationsbeslutninger.

Hvordan PVC-trækstofkvaliteter er forskellige

Ikke alt PVC-trækstof er det samme. Markedssegmenterne opdeles i vægtklasser - sædvanligvis grad 2 til grad 9 - og inden for hver klasse varierer kvalitetsniveauerne betydeligt afhængigt af scrim-konstruktion, PVC-sammensætningsformulering og topcoat-teknologi. Her er, hvordan nøglekaraktererne opdeles i praktisk anvendelse:

• Klasse 2-3 (400-600 g/m²): Letvægts udstillingshaller, midlertidige festtelte, kortvarige skyggesejl. Trækstyrke typisk 2.500–4.000 N/5 cm. Anbefales ikke til permanente konstruktioner i højvindszoner.
• Klasse 5-6 (750-1.100 g/m²): Den kommercielle arkitekturs arbejdshest - trækbare baldakiner, gangbroer, transitly og facadebeklædning. Trækstyrke 5.000–7.500 N/5 cm. Typisk vurderet til 15-20 års levetid med PVDF-topcoat.
• Klasse 8-9 (1.200-1.600 g/m²): Stadiontage, store transportknudepunkter, trækfaste facader, der bærer vindtryk på over 2 kPa. Trækstyrke 9.000–12.000 N/5 cm. Ofte specificeret med Tedlar-laminat for maksimal vejrbestandighed og lang levetid.

Scrim-arkitekturen inde i PVC har også betydning. Et almindeligt vævet scrim giver ensartet trækstyrke i både kæde- og skudretninger - foretrukket til biaksialt forspændte membranstrukturer. En leno-vævning eller indstiksgarn giver højere styrke i én retning og bruges i ensrettede trækstyrkeapplikationer såsom tøndehvælvinger.

Brandpræstationsstandarder for trækstof

Brandydelse er en ikke-omsættelig specifikationsfaktor for enhver lukket eller halvlukket trækkonstruktion. Standarder varierer efter region:

• Europa: EN 13501-1 reaktion-til-brand klassificering. PVC-trækstof med FR-behandling opnår typisk klasse B-s2, d0 eller klasse C-s2, d0. PTFE og ETFE opnår klasse A2-s1, d0 (ikke-brændbart).
• Frankrig: M-klassifikationssystem. PVC trækstof med passende behandling opnår M2 (flammehæmmende), som er påkrævet til overdækkede offentlige samlingsrum.
• USA: NFPA 701 og ASTM E84. Kvalitetsarkitektoniske PVC-membraner opnår et Klasse A flammespredningsindeks (FSI ≤ 25).
• Australien/New Zealand: AS/NZS 1530.3. PVC-trækstof, der anvendes i klasse 9 montagebygninger, kræver typisk et antændelighedsindeks ≤ 6 og spredning af flammeindeks ≤ 0.

Flammehæmmende tilsætningsstoffer i PVC-trækstof er inkorporeret i blandingsstadiet, ikke påført som overfladebelægning , hvilket betyder, at FR-ydelsen ikke forringes efter rengøring eller slid. Dette er en kritisk skelnen at verificere, når man gennemgår produkttekniske datablade - overfladepåførte FR-behandlinger på budgetmembraner nedbrydes over tid og mister deres certificeringsoverholdelse.

Akustiske og termiske egenskaber af trækstoftyper

Akustisk ydeevne overses ofte under materialevalg, men bliver kritisk i overdækkede offentlige rum. PVC-trækstof er en reflekterende overflade - lydabsorptionskoefficienter (αw) varierer typisk fra 0,05 til 0,15 - hvilket betyder, at der opbygges efterklangsstøj i membrandækkede miljøer, medmindre absorberende foringer eller sekundære akustiske paneler er integreret. Stadiondesignteams bruger regelmæssigt en sekundær akustisk liner af perforeret PVC-trækstof med et isolerende pladelag for at bringe efterklangstiderne på overdækkede tribuner ned fra 3-5 sekunder til målet 1,5-2 sekunder for taleforståelighed.

Termisk ydeevne af enkeltlags PVC-trækstof er beskeden. En standard 900 g/m² PVC-membran har en U-værdi på ca 5,5–6,5 W/m²K , der giver minimal isolering alene. Dobbeltlags PVC-systemer med en luftspalte eller isoleringsfyldning kan opnå U-værdier på 1,5-3,0 W/m²K, hvilket gør dem levedygtige til sæsonmæssigt lukkede rum. ETFE-pudesystemer opnår derimod U-værdier på 1,0–2,0 W/m²K med to-lags systemer og under 1,0 W/m²K med tre eller flere lag plus argonfyld.

Solreflektans er en anden termisk drivkraft. Et hvidt PVC-trækstof med PVDF-topcoat kan opnå solreflektansværdier på 0,65–0,75 (TSR), hvilket væsentligt reducerer solvarmeforstærkningen under baldakinen sammenlignet med mørkere PVC-muligheder (TSR 0,10–0,30) eller tagdækning af bar metal (TSR 0,20–0,40). Dette er en betydelig energieffektivitetsfordel for udendørs gæstfrihedsrum, der søger skygge uden overdreven varmeakkumulering.

Søm- og samlingsteknologier til PVC-trækstof

Den strukturelle integritet af en trækmembran er kun så pålidelig som dens sømme. PVC-trækstofpaneler sammenføjes ved hjælp af to primære metoder:

• Højfrekvent (HF) svejsning: Et elektromagnetisk felt oscillerer PVC-molekylerne ved sømlinjen og genererer varme, der smelter de to lag sammen til en homogen binding. Korrekt udførte HF-svejsninger opnår sømstyrker på 85-100 % af modermembranen , hvilket betyder, at sømmen ikke skaber et strukturelt svagt punkt. Dette er industristandarden for al kommerciel PVC-trækstoffremstilling.
• Varmluftsvejsning: En strøm af opvarmet luft (250–400°C) blødgør PVC-overfladerne, som derefter presses sammen under rulletryk. Anvendes til reparationer på stedet og buede eller uregelmæssige sømgeometrier, hvor HF-svejsepladerne ikke kan nå. Sømstyrke typisk 75–90 % af moderstof.

PTFE-belagt glasfiber kan ikke HF-svejses, fordi glasfiberbasen ikke reagerer på elektromagnetisk excitation, og PTFE-belægningen er termisk stabil og ikke-smeltelig under 327°C. I stedet sammenføjes PTFE-paneler mekanisk ved hjælp af PTFE-belagte stålspændestænger og boltede overlapningssamlinger, hvilket kræver bredere sømoverlapninger (typisk 50-100 mm versus 15-25 mm for PVC HF-svejsninger) og tilføjer fremstillingskompleksitet.

Kantterminering af PVC-trækstof bruger flere strategier: reb-i-kanal (et PVC-belagt stålkabel indlejret i en svejset søm, der går i indgreb med en kontinuerlig aluminiumsekstruderingsprofil), boltreb (en kontinuerlig rund vulst langs panelets omkreds) og plade-og-boltforbindelser til koncentrerede ankerpunkter med høj belastning. Valget af kantafslutning påvirker både de visuelle detaljer af den færdige installation og den maksimale lastoverførselskapacitet ved hvert anker.

Valg af det rigtige trækstof til dit projekt

Beslutningstræet for trækstofspecifikation følger generelt denne logik:

1. Budget og projektlevetid: Hvis designlevetiden er under 20 år, eller budgettet er begrænset, er PVC-trækstof med PVDF-topcoat næsten altid det rigtige svar. For 30 års skelsættende strukturer retfærdiggør PTFE eller højkvalitets ETFE præmien.
2. Lyskrav: Maksimalt naturligt dagslys? Angiv ETFE-film. Styret diffust dagslys? Hvid eller lys farvet PVC eller PTFE. Solafskærmning med ventilation? HDPE skærmstof.
3. Krav til brandklassificering: Tjek det lokale byggekodekrav for belægningsklassen. Hvis ikke-brændbart klassificering er obligatorisk (EN A2 eller tilsvarende), er PTFE eller ETFE de eneste membranmuligheder. Hvis klasse B eller C er acceptabel, er PVC-trækstof med integreret FR-behandling kvalificeret.
4. Miljøeksponering: Høj forurening eller eksponering for kystsalt? Prioriter PVDF eller Tedlar topcoat på PVC, eller vælg PTFE for vedligeholdelsesfrit udseende. Højtemperatur industrizone? Angiv silikonebelagt glasfiber.
5. Strukturel spændvidde og belastning: For spændvidder på over 40-50 m og høje dynamiske belastninger vil konstruktionsteknisk analyse drive stofvægtvalget. Arbejd tidligt med membranfabrikanten for at bekræfte, at den valgte PVC-trækstofkvalitet opfylder de beregnede spændingsværdier ved alle tilslutningspunkter.

Ingen enkelt trækstoftype dominerer alle applikationer. Men for kombinationen af strukturel ydeevne, design alsidighed, omkostningseffektivitet og praktiske installationsegenskaber, PVC-trækstof er fortsat det mest anvendelige materiale på markedet , der betjener projekter fra midlertidige markedsudhæng til flere tusinde kvadratmeter permanente tage. At forstå hele spektret af typer - og hvor PVC-trækstof sidder inden for dette spektrum - giver designere og projektledere grundlaget for at træffe selvsikre beslutninger i specifikationer fra de tidligste designstadier.
