Hvordan holder trækstof i varmen?

Det korte svar: Trækstof håndterer varme godt - men materialevalg betyder noget

Trækstof fungerer generelt godt i miljøer med høj varme, men ydeevnen varierer betydeligt afhængigt af basismaterialet. PVC trækstof er blandt de mest varmebestandige muligheder kommercielt tilgængelige , rutinemæssigt modstå kontinuerlige temperaturer på 70°C (158°F) og kortvarig eksponering op til 90°C (194°F) uden strukturel fejl. Standard HDPE skyggeklud begynder derimod at miste trækstyrke over 50°C (122°F). Hvis din installation er i et område med intens sol, høje omgivelsestemperaturer eller direkte strålevarme, vil den materialespecifikation, du vælger, afgøre, om strukturen holder fem eller femten år.

Varme påvirker trækstof på tre forskellige måder: det blødgør materialet, accelererer UV-nedbrydning og forårsager dimensionsudvidelse, der ændrer forspændingen, der er indbygget i strukturen. At forstå hver af disse mekanismer hjælper dig med at vælge det rigtige stof og sætte realistiske forventninger til vedligeholdelse.

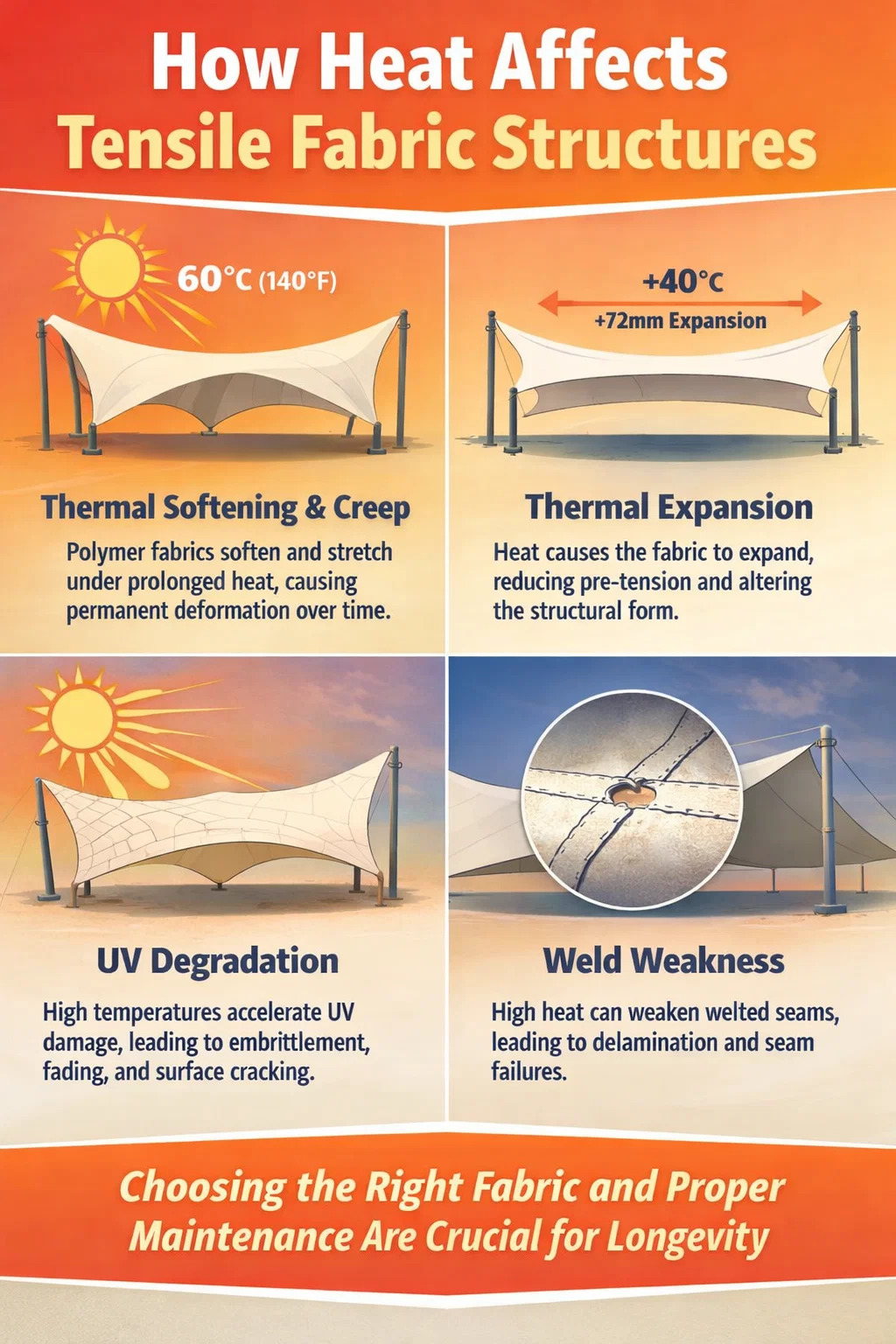

Hvordan varme fysisk påvirker trækstofstrukturer

Når en trækstofmembran udsættes for høje temperaturer, begynder tre overlappende fysiske processer at forekomme samtidigt. At kende disse processer er ikke kun akademisk - de informerer direkte om, hvordan en struktur skal designes, specificeres og vedligeholdes.

Termisk blødgøring og krybning

Alle polymerbaserede trækstoffer oplever, hvad ingeniører kalder "krybning" - en langsom, permanent deformation under vedvarende belastning og forhøjet temperatur. For PVC-trækstof, der er coatet over et polyesternet, er krybehastigheden ekstremt lav ved normale driftstemperaturer. Uafhængig test fra membranproducenter som Mehler Texnologies og Verseidag har vist, at PVC-belagt polyester bevarer over 95 % af sin oprindelige trækstyrke efter 1.000 timer ved 70°C . PTFE-belagt glasfiber yder endnu bedre termisk, men til tre til fire gange materialeprisen.

Ubelagt vævet HDPE - almindeligvis brugt i budgetskyggesejl - er langt mere sårbart. Ved 60°C overfladetemperaturer, som let nås på en mørkfarvet membran under direkte sommersol i Australien, Mellemøsten eller Sydeuropa, begynder HDPE-filamenter at slappe af, hvilket får sejlet til at hænge og miste sin konstruerede spænding inden for to til tre sæsoner.

Termisk udvidelse og forspændingstab

Trækstofstrukturer afhænger af præcist kalibreret forspænding for at bevare deres form, afgive vand korrekt og modstå vindløft. Varme får stof til at udvide sig; afkøling får det til at trække sig sammen. Den termiske udvidelseskoefficient for PVC-trækstof er ca 0,18 mm per meter per grad Celsius . Over et spænd på 10 meter giver et temperaturudsving på 40°C - typisk mellem nat og middag i et varmt klima - omkring 72 mm dimensionsændring. Konstruktionsingeniører tager højde for dette, når de dimensionerer kantkabler, hjørnebeslag og spændingsbeslag, men utilstrækkelige specifikationer fører til nedhængning om sommeren og overspænding om vinteren, hvilket begge forkorter stoffets levetid.

UV-accelereret nedbrydning ved høje temperaturer

UV-stråling og varme er et sammensat par. Forhøjede overfladetemperaturer accelererer de fotokemiske kædereaktioner initieret af UV-fotoner, hvilket fremskynder migration af blødgørere i PVC og oxidativ skørhed i polyethylen. En membran, der kører ved 75°C overfladetemperatur, vil ældes to til tre gange hurtigere end den samme membran, der kører ved 45°C under identisk UV-eksponering. Dette er grunden til, at højkvalitets PVC-trækstof til udendørs brug indeholder titaniumdioxid (TiO₂) pigment, UV-stabiliserende tilsætningsstoffer og lak topcoats der reflekterer nær-infrarød stråling for at holde overfladetemperaturer lavere end ubehandlede ækvivalenter.

PVC-trækstof: hvorfor det dominerer højvarmeapplikationer

PVC-trækstof - et vævet polyesternet indkapslet mellem to lag blødgjort PVC - er blevet standardspecifikationen for kommercielle skyggestrukturer, trækbare baldakiner og arkitektoniske membraner udsat for varme med god grund. Dens egenskaber løser de termiske udfordringer beskrevet ovenfor mere effektivt end de fleste alternativer til en kommercielt levedygtig pris.

Strukturel kerne: Polyester Scrim

Den bærende komponent i PVC-trækstof er det vævede polyestergarngitter. Polyester (PET) bevarer fremragende mekaniske egenskaber op til ca. 150°C (302°F), hvilket er langt over enhver realistisk udendørs omgivelsestemperatur. Polyestervævet giver PVC-trækstof dets trækstyrkevurderinger - typisk 3.000 til 11.000 N/5 cm i kæde- og skudretninger afhængig af stofvægt - og bevarer dimensionsstabilitet ved cyklisk varmepåvirkning. Selv ved overfladetemperaturer på 80°C, som kan forekomme på mørkfarvet PVC under intens ørkensol, oplever polyesterkernen ubetydelig krybning sammenlignet med dens ultimative styrke.

PVC-belægning: Beskyttelse og fleksibilitet

PVC-belægningen fungerer som en beskyttende matrix rundt om polyester-lærreden, der giver vandtætning, UV-beskyttelse og overfladerengørbarhed. Blødgøringsmidler tilsat PVC-formuleringen holder belægningen fleksibel over et bredt temperaturområde. PVC-trækstof af høj kvalitet i udvendig kvalitet forbliver fleksibelt ved temperaturer så lave som -30°C og blødgøres ikke for meget under 90°C . Billigere formuleringer bruger blødgørere af lavere kvalitet, der migrerer ud af PVC-matrixen over tid - især ved høje temperaturer - hvilket får belægningen til at stivne, revne og i sidste ende svigte ved svejsesømme og spændingspunkter.

Topkvalitets PVC-trækstofprodukter fra producenter som Ferrari Soltis, Serge Ferrari, Sioen og Verseidag bruger lakfinish og PVDF (polyvinylidenfluorid) topcoatings, der reducerer overfladetemperaturen betydeligt ved at reflektere infrarød stråling. En hvid eller lysegrå PVDF-belagt PVC-membran kan have en overfladetemperatur 10 til 15°C lavere end en ubelagt ækvivalent under den samme solbelastning - en meningsfuld forskel, der forlænger blødgøringsretentionen og UV-stabiliteten.

Svejsede sømme: The Critical Heat Vulnerability Point

Den mest almindelige varmerelaterede fejl i PVC-trækstofstrukturer er ikke i selve membranen, men ved svejsede sømme. Højfrekvent svejsning eller hot-wedge svejsning smelter PVC til PVC, men svejsezonen er i sagens natur det svageste punkt i membranenheden. I miljøer med vedvarende høje temperaturer, især hvor strukturen bøjes med vindbelastning, kan dårligt udførte svejsninger delaminere. Angivelse af et minimum sømoverlapning på 40 mm og en svejseafskalningsstyrke på over 150 N/5 cm pr. EN ISO 1421 test er et rimeligt kvalitetsbenchmark for varmt klima applikationer.

Sammenligning af trækstoftyper efter varmeydelse

Ikke alle trækstof reagerer på varme på samme måde. Tabellen nedenfor sammenligner de mest almindelige kommercielle trækstofmaterialer på tværs af centrale termiske ydeevneindikatorer.

Til de fleste kommercielle skyggeoverdækninger, parkeringsdæksler og arkitektoniske membranapplikationer leverer PVC-trækstof den optimale balance mellem varmebestandighed, levetid og omkostninger. PTFE-glas er det førsteklasses valg til permanente skelsættende strukturer, hvor udskiftning er upraktisk.

Varmescenarier i den virkelige verden og hvordan PVC-trækstof reagerer

Abstrakte temperaturvurderinger fortæller kun en del af historien. Det, der betyder noget for specifikatorer og installatører, er, hvordan PVC-trækstof opfører sig i faktiske implementeringsmiljøer.

Ørken og halvtørre klimaer

På steder som Dubai, Phoenix, Riyadh eller Western Australia overstiger den omgivende lufttemperatur regelmæssigt 45°C om sommeren. En mørk PVC-trækstofmembran, der vender direkte mod sol ved middagstid i disse miljøer, kan nå overfladetemperaturer på 80 til 90°C — ved den øvre grænse for standard PVC-specifikation. Projekter i disse klimaer bør specificere lyse stoffer med PVDF-lakfinish, som afspejler 60 til 75 % af indfaldende solstråling sammenlignet med 30 til 45 % for standard PVC. Ferrari 502-serien og Sioen Silvertex er for eksempel designet specielt til ekstrem UV- og varmeeksponering og har garantier på 10 til 15 år under sådanne forhold.

Spændingsudstyr i ørkenklimaer skal også rumme den aggressive termiske cykling mellem varme dage og kølige nætter. Spændebøjler i rustfrit stål, sænkefri terminaler og hardware af marinekvalitet med tilstrækkeligt justeringsområde forhindrer membranen i at blive overbelastet under kold morgenkontraktion efter høj udvidelse i dagtimerne.

Fugtige tropiske klimaer

I Sydøstasien, Caribien og det nordlige Queensland er den termiske udfordring anderledes. Omgivelsestemperaturerne er høje året rundt (30 til 38°C), men med intens luftfugtighed. Fugtighed i sig selv beskadiger ikke PVC-trækstof - belægningen er i sagens natur uigennemtrængelig - men den understøtter mug- og algevækst på stoffets overflade. Standard PVC-trækstof indeholder biocidadditiver i belægningen, men disse udtømmes over tid. Overlakering eller påføring af biocidholdige overfladebehandlinger hvert femte til syvende år bevarer stoffets modstandsdygtighed over for biologisk begroning i fugtige tropiske miljøer uden behov for fuld udskiftning.

Middelhavs- og tempererede høj-UV-zoner

I det sydlige Europa, Californien og lignende klimaer er UV-intensitet den dominerende langsigtede stressfaktor snarere end toptemperatur. PVC-trækstof i disse zoner oplever typisk overfladetemperaturer på 55 til 70°C på mørkere farver. Standard 900 g/m2 PVC-belagt polyester med TiO₂-pigmentering og standardlak klarer sig godt her i 12 til 15 år, hvis den holdes ren. Den vigtigste vedligeholdelsesopgave er årlig inspektion af sømintegritet og halvårlig rengøring med pH-neutralt rengøringsmiddel for at fjerne støv og partikler, der fungerer som slibemidler og UV-koncentratorer på overfladen.

Urban Heat Island-miljøer

Byinstallationer - over fodgængerpladser, transitstationer, udendørs spisesteder - står over for koncentreret strålevarme fra omgivende hårde overflader. Beton-, asfalt- og glasfacader udstråler varme opad, hvilket betyder, at undersiden af ​​en trækbar baldakin kan absorbere betydelig strålingsenergi ud over direkte soleksponering ovenfra. Valg af stoffer med høj total solreflektans (TSR) værdier over 60 % reducerer varmetilvæksten på begge overflader og bidrager til den kølefordel, strukturen giver brugerne nedenfor - en stadig vigtigere overvejelse i byplanlægning og bæredygtighedsrammer.

Hvad stoffets vægt og kvalitet fortæller dig om varmetolerance

PVC-trækstof sælges i vægtkategorier, der korrelerer direkte med holdbarhed, termisk masse og ydeevne i miljøer med høj varme. Forståelse af disse karakterer forhindrer underspecifikation.

• 400–500 gsm (letvægt): Velegnet til indvendige applikationer, kortsigtede begivenhedsstrukturer eller miljøer med lav varme. Tyndere PVC-belægning betyder mindre blødgørerreservoir og hurtigere termisk ældning udendørs.
• 650–750 gsm (mellemvægt): Standardspecifikation for kommercielle skyggeoverdækninger i tempererede klimaer. Tilstrækkelig varmebestandighed til overfladetemperaturer under 70°C med normale UV-niveauer.
• 900–1.000 gsm (sværvægt): Foretrukken til varme og høj-UV-klimaer, strukturer med store spændvidder og permanente installationer. Tykkere PVC-belægning giver et større blødgørerreservoir, der modstår migration over 15 års termisk cykling.
• 1.100 gsm og derover (ultra-tung): Anvendes i industrielle applikationer, lastbilpresenninger og strukturer udsat for mekanisk slid såvel som varme. Sjældent påkrævet til skygge eller arkitektoniske membranapplikationer.

Ud over vægten, bestemmer trådantallet og garntypen af ​​polyesternetværket trækstyrken, mens PVC-formuleringen bestemmer termisk fleksibilitet og UV-bestandighed. Specifikatorer, der gennemgår datablade, bør se efter værdier for trækstyrke, rivstyrke og svejsestyrke testet ved forhøjet temperatur, ikke kun ved standard laboratorieforhold på 23°C.

Farvevalg og dets betydelige indflydelse på varmeydelsen

Farve er ikke blot et æstetisk valg i strækstofdesign - den har en direkte og målbar effekt på overfladetemperatur, stoffets levetid og skyggeevne.

Hvidt og lyst PVC-trækstof reflekterer mellem 70 og 85 % af den indfaldende solstråling, hvilket holder overfladetemperaturerne relativt lave. En hvid PVC-membran i direkte sol kan nå 45-55°C, mens en kul- eller mørkegrå ækvivalent under samme forhold kan nå 85-95°C — en forskel på 30 til 40°C. Denne temperaturforskel accelererer migrationen af ​​blødgørere dramatisk, øger den termiske cyklusbelastning på svejsninger og forkorter stoffets effektive levetid.

Fra et skyggeperspektiv giver mørkere farver bedre blændingsreduktion og en mere indelukket følelse i udendørs spisning eller fritidsmiljøer. Hvis mørke farver er påkrævet af designmæssige årsager, bør specifikationer kompensere ved at vælge en tungere stofkvalitet, en højtydende PVDF-topcoat og bør indbygge kortere inspektions- og vedligeholdelsesintervaller - måske hvert tredje år i stedet for fem.

Nogle PVC-trækstofprodukter inkorporerer nu "cool pigment"-teknologi - infrarødt-reflekterende pigmenter, der giver det visuelle udseende af mørkere farver, mens de reflekterer den nær-infrarøde del af solspektret, der bidrager mest til overfladeopvarmning. Disse produkter kan reducere overfladetemperaturer ved 8 til 12°C sammenlignet med konventionelle mørke pigmenter, hvilket forlænger levetiden meningsfuldt uden at ofre designhensigten.

Brandadfærd af PVC-trækstof i varme

Et almindeligt problem med ethvert polymerbaseret trækstof i miljøer med høj varme er brandadfærd. PVC-trækstof har specifikke egenskaber, der adskiller det fra andre materialer.

PVC som basispolymer er i sagens natur flammehæmmende på grund af dets høje klorindhold. Den understøtter ikke forbrænding uafhængigt og slukker selv, når en flammekilde fjernes. De fleste kommercielle PVC-trækstofprodukter er testet til og overholder den europæiske standard EN 13501-1 (brandklassificering af byggeprodukter), hvilket opnår Klasse B-s2-d0 eller bedre — hvilket betyder begrænset bidrag til brand, moderat røgproduktion og ingen flammende dråber. I Australien gælder overholdelse af AS/NZS 1530.3 og specifikation C1.10 under National Construction Code for trækmembranstrukturer.

Ved meget høje temperaturer - over 200°C - vil PVC begynde at nedbrydes og frigive hydrogenchloridgas. Dette er dog et godt stykke over enhver temperatur, der opnås alene gennem solenergi. Brandrisikoscenariet involverer en ekstern flammekilde, ikke omgivende varmebelastning. Til anvendelse i nærheden af ​​køkkener, kommercielle grillområder eller steder med risiko for åben ild er PTFE-belagt glasfiber den passende specifikation.

Tegn på, at varme har beskadiget dit trækstof

At identificere varmeskader tidligt forhindrer fuldstændig membranfejl. Følgende tegn indikerer, at der forekommer termisk nedbrydning i en PVC-trækstofinstallation:

• Overfladerevner eller revner: Fine overfladerevner i PVC-belægningen indikerer udtømning af blødgøringsmiddel forårsaget af vedvarende høje temperaturer og UV-eksponering. Belægningen har mistet fleksibiliteten og nærmer sig slutningen af ​​levetiden.
• Søm delaminering: Varmecykler får PVC-svejsninger til at blive trætte. Adskillelse ved sømkanter, især ved hjørnefolder og spidspunkter, indikerer, at termisk spænding overstiger svejseafskalningsstyrken.
• Permanent hængende eller formtab: Hvis membranen ikke længere vender tilbage til sin udformede form efter afkøling, er der opstået permanent krybning eller kantkabelstrækning. Genspænding kan genoprette et midlertidigt udseende, men vil ikke genoprette tabt materialeintegritet.
• Farvefading eller kridtning: Overfladekridtning (en pulveragtig hvid aflejring) indikerer UV-fotolyse af PVC-topcoaten. Mens det oprindeligt var et overfladefænomen, udsætter det den underliggende PVC for accelereret termisk og UV-nedbrydning.
• Stivhed i koldt vejr: En membran, der bliver usædvanligt stiv natten over, indikerer betydeligt blødgøringstab. PVC med passende blødgører forbliver fleksibelt et godt stykke under 0°C; stiv opførsel i koldt vejr signalerer termisk ældning uden at blive restitueret.

Ethvert af disse tegn berettiger en professionel strukturel vurdering. I de fleste tilfælde forlænger tidlig indgriben - gensvejsning af søm, overfladebehandling eller efterspænding - den brugbare levetid med flere år til en brøkdel af den fulde udskiftningspris.

Vedligeholdelsespraksis, der bevarer varmemodstanden over tid

Intet trækstof er vedligeholdelsesfrit, men PVC-trækstof er blandt de laveste vedligeholdelsesmembranmaterialer, der findes. Følgende praksis beskytter varmebestandighed og forlænger levetiden i krævende klimaer.

Regelmæssig rengøring

Ophobet støv, fugleklatter og organisk materiale på stofoverfladen fungerer som varmeabsorberende midler, hvilket hæver de lokale overfladetemperaturer og koncentrerer UV-eksponeringen. Rengøring med en blød børste og pH-neutral vaskemiddelopløsning to gange om året i varmt klima er en minimal standard. Brug aldrig opløsningsmiddelbaserede rengøringsmidler, højtryksrensere over 40 bar eller slibende puder, da disse beskadiger lakkens topcoat og fremskynder PVC-nedbrydningen.

Periodisk retention

Termisk cykling forårsager gradvis afslapning af kantkabler og perifer hardware, selv i velspecificerede PVC-trækstofstrukturer. Årlig inspektion af spændingsniveauer, hjørnebeslag og perimeterbeslag sikrer, at membranen bevarer sin designet geometri og ikke udvikler vandbaserede zoner, der accelererer lokal belastning og nedbrydning.

Fornyelse af overfladebehandling

Lak og PVDF topcoatings kan fornyes på stedet ved hjælp af kompatible produkter leveret af stofproducenter. Påføring af en frisk topcoat hvert otte til tiende år på en velholdt membran genopretter UV-reflektansen, genopbygger overfladebiocid og forlænger effektivt stoffets levetid med fem til ti år yderligere, hvilket udskyder kapitalomkostningerne ved fuld udskiftning.

Sæsonbestemt fjernelse i ekstreme klimaer

I regioner med ekstremt varme somre vælger nogle operatører af midlertidige eller semi-permanente trækstofstrukturer at fjerne og opbevare membraner i højsommermånederne og geninstallere om efteråret. Selvom dette ikke er en almindelig praksis for permanente arkitektoniske membraner, er det levedygtigt for tilbagetrækkelige eller demonterbare strukturer. Opbevaring skal ske på et køligt, mørkt og tørt sted - ikke foldet stramt, hvilket skaber permanente folder, men rullet rundt om en kerne på 200 mm i diameter eller større.

Specificering af PVC-trækstof til varmeeksponerede projekter: En praktisk tjekliste

Når du indkøber PVC-trækstof til projekter i varmt klima, skal du bruge følgende kriterier til at evaluere og sammenligne produkter:

1. Bekræft, at stoffets vægt er passende til spændvidden og klimaet - minimum 900 g/m2 til varme, høj-UV-miljøer.
2. Bekræft topcoat-typen — PVDF eller lak med infrarød-reflekterende egenskaber reducerer overfladetemperaturen og forlænger levetiden.
3. Anmod om brandklassificeringstestdata (EN 13501-1 i Europa, AS/NZS 1530.3 i Australien) fra producenten.
4. Angiv en minimumssvejseafskalningsstyrke på 150 N/5 cm i henhold til EN ISO 1421 til anvendelser med høj varme.
5. Vælg lyst stof med total solreflektans (TSR) over 60 %, eller angiv cool-pigment teknologi, hvis mørkere farver er påkrævet.
6. Gennemgå producentens garanti - en 10-års produktgaranti fra en velrenommeret leverandør er en rimelig baseline for kommercielt PVC-trækstof af høj kvalitet.
7. Bekræft, at konstruktionsingeniøren har taget højde for termiske udvidelseskoefficienter, der er specifikke for stofproduktet i forbindelses- og spændingshardwaredesignet.
8. Anmod om testdata for accelereret ældning (Xenon-buevejrmåler i henhold til EN ISO 105-B06 eller tilsvarende), der viser bevaret trækstyrke og farvestabilitet efter simuleret langtidseksponering.

At følge denne tjekliste reducerer risikoen for underspecifikation, som er den mest almindelige årsag til for tidlig PVC-trækstoffejl i varme klimaer — ikke materialets iboende begrænsninger, men et misforhold mellem produktkvalitet og anvendelsesbetingelser.
