Hvad er PU-coating? Anvendelser, fordele og sammenligning med PVC-stoffer

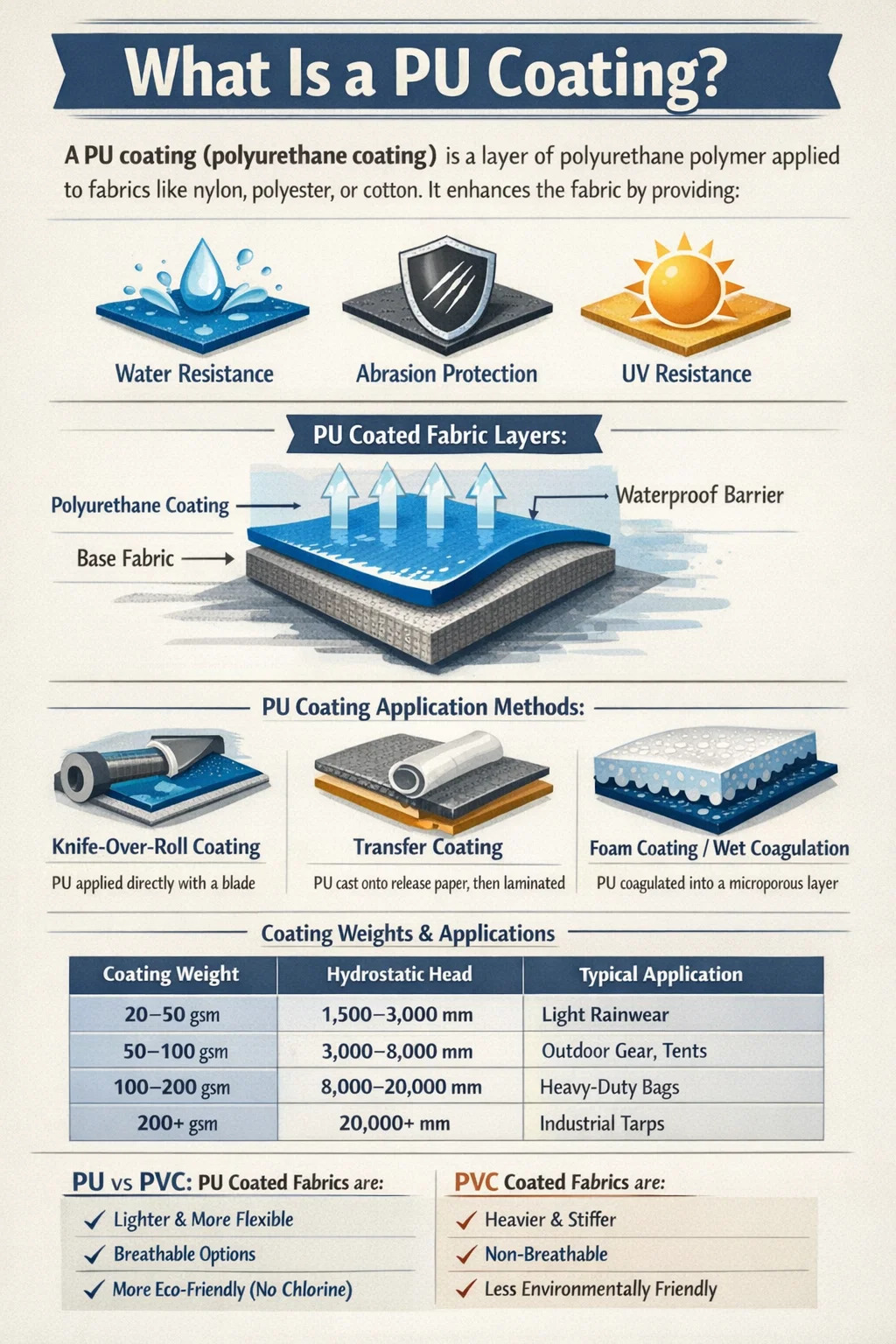

Hvad er en PU-coating? Det direkte svar

En PU-belægning - en forkortelse for polyurethanbelægning - er et lag af polyurethanpolymer, der påføres direkte på et basisstof, såsom nylon, polyester eller bomuld, for at forbedre dets ydeevneegenskaber. Belægningen binder kemisk og mekanisk til tekstiloverfladen, hvilket skaber en kontinuerlig, fleksibel film, der modstår vandindtrængning, slid og i mange formuleringer ultraviolet nedbrydning.

Rent praktisk, når du håndterer et PU-belagt stof, rører du ved et materiale, der er konstrueret til at opføre sig meget anderledes end dets ubelagte modstykke. Polyurethanlaget varierer typisk fra 0,05 mm til over 1,5 mm i tykkelse afhængigt af slutanvendelsen - et let regntøjsstof kan få en tynd belægning på kun 20-30 gram pr. kvadratmeter (gsm), mens en kraftig industriel presenning kan bære en belægning på over 200 gsm.

Kemien bag PU-belægninger involverer urethanbindinger - bindinger dannet ved at reagere en isocyanatgruppe med en hydroxylgruppe. Disse koblinger giver polyurethan dens karakteristiske kombination af styrke og elasticitet, hvorfor PU-belagte stoffer kan strække sig uden at revne og bøje gentagne gange uden at delaminere. Dette adskiller polyurethanbelægninger tydeligt fra ældre belægningsteknologier, herunder PVC-belagte stoffer, som vi vil behandle i detaljer nedenfor.

Sådan fungerer PU-belægningsprocessen

At forstå, hvad PU-belægning er, kræver også, at man ved, hvordan den påføres, fordi fremstillingsmetoden i høj grad påvirker det endelige produkts ydeevne. Der er tre primære påføringsteknikker, der anvendes i kommerciel stofproduktion:

Kniv-over-rulle belægning

Dette er den mest udbredte metode til PU-belagte stoffer i tekniske tekstiler. Stoffet tilføres under et fast blad (kniven), og en polyurethanopløsning - opløst i et opløsningsmiddel eller leveret som en vandbåren dispersion - doseres på overfladen i en præcis tykkelse. Det coatede stof passerer derefter gennem en tørreovn, hvor opløsningsmidlet fordamper eller den vandbaserede dispersion hærder og efterlader den faste polyurethanfilm. Kniv-over-roll producerer en ensartet, kontrollerbar belægningsvægt og er standard for tøjstoffer, taskeforinger og polstringstekstiler.

Transfer Coating (Cast Coating)

Ved transfercoating støbes polyurethanen først på et slippapir i flere lag, hvorefter det lamineres på basisstoffet under varme og tryk. Slippapiret fjernes, så PU-overfladen efterlades blottet. Denne metode giver producenterne mulighed for at skabe meget glatte, ensartede overflader, der tæt efterligner læder - hvilket er grunden til, at næsten alle syntetiske læder- og kunstlæderprodukter (nogle gange kaldet PU-læder) er fremstillet ved hjælp af denne teknik. Overfladeteksturen af ​​det endelige produkt bestemmes udelukkende af prægemønsteret på udgivelsespapiret, hvilket giver designere enorm fleksibilitet.

Skumbelægning og våd koagulering

Våd koagulering - også kaldet våd procesbelægning - involverer at påføre en polyurethanopløsning på stoffet og derefter nedsænke det i et vandbad. Vandet får polyurethanen til at koagulere til en mikroporøs struktur, der tillader fugtdamp at passere igennem, mens den blokerer for flydende vand. Dette er processen bag mange åndbare PU-coatede stoffer, der bruges i vandre- og udendørsudstyr. Det resulterende mikroporøse PU-lag kan opnå fugtdamptransmissionshastigheder (MVTR) på 3.000-8.000 g/m²/24 timer , afhængigt af porestørrelse og belægningsvægt - en kritisk målestok for åndbare vandtætte stoffer.

Nøgleegenskaber for PU-belagte stoffer

PU-belagte stoffer leverer et specifikt sæt ydeevneegenskaber, der gør dem velegnede til en lang række krævende applikationer. Disse egenskaber er ikke blot markedsføringspåstande - de er målbare resultater af polyurethanens molekylære struktur.

Vandtætning og hydrostatisk modstand

PU-belægninger skaber en kontinuerlig film på stofoverfladen, der fysisk blokerer flydende vand i at passere igennem. Vandtætningsniveauet måles ved den hydrostatiske hovedtest (ISO 811), hvor der påføres vandtryk på stofoverfladen, indtil tre dråber passerer igennem. Et standard PU-belagt udendørs jakkestof opnår typisk en hydrostatisk løftehøjde på 1.500-3.000 mm, mens tungere tekniske stoffer, der anvendes i presenninger og gummibåde, kan overstige 20.000 mm. Til sammenhæng anses et hydrostatisk løftehøjde på 1.500 mm generelt for tilstrækkeligt til let regn, mens seriøst bjergbestigningsudstyr kræver 10.000 mm eller mere.

Fleksibilitet og afdækning ved lave temperaturer

En af de mest teknisk signifikante fordele ved polyurethan i forhold til alternative belægningsmaterialer er dets evne til at forblive fleksibel ved lave temperaturer. Standard PU-belægninger forbliver smidige ned til ca. -30°C til -40°C, afhængigt af den specifikke formulering. Denne lavtemperaturfleksibilitet er et direkte resultat af polyurethanens bløde segmentkemi - langkædede polyoler, der fungerer som molekylære fjedre i polymernetværket. Rent praktisk betyder det, at PU-belagte stoffer kan bruges i koldtvejrsudstyr, køletransportbetræk og polarekspeditionsudstyr uden at revne eller stivne.

Slidstyrke og trækstyrke

PU-belægninger forbedrer basisstoffets slidstyrke markant. I Martindale-slidtests registrerer PU-belagte stoffer almindeligvis 50.000-100.000 cyklusser før synlig overfladenedbrydning, afhængigt af belægningstykkelsen og grundstofkonstruktionen. Dette gør PU-belagte tekstiler velegnede til applikationer, der involverer gentagen friktion - polstring, tasker, fodtøj og beskyttelsesudstyr. Trækstyrken af ​​kompositten - belægning plus stof - styres primært af basisstoffet, men PU-laget giver betydelig støtte mod overfladeskader og delaminering.

UV- og kemikalieresistens

Alifatiske polyurethanformuleringer - dem, der bruger alifatiske isocyanater såsom HDI eller IPDI - tilbyder stærk modstand mod UV-nedbrydning og gulner ikke væsentligt over tid. Dette gør alifatiske PU-belægninger til det foretrukne valg til udendørs fortelte, skibspolstring, overtræk til køretøjer og enhver applikation, der involverer langvarig soleksponering. Aromatiske PU-belægninger, som bruger aromatiske isocyanater som MDI eller TDI, er mindre UV-stabile og bruges typisk i indvendige applikationer, eller hvor belægningen vil være beskyttet mod direkte sollys. Begge typer giver rimelig modstandsdygtighed over for milde syrer, alkalier og mange organiske opløsningsmidler, selvom aggressiv kemisk eksponering bør vurderes fra sag til sag.

PU belægning vs PVC-belagte stoffer : En detaljeret Sammenligning

PVC-belagte stoffer har været det dominerende materiale i mange tekniske tekstilsektorer i årtier, især i applikationer som lastbilgardinsider, industrielle presenninger, oppustelige strukturer og kraftige overtræk. At forstå de reelle forskelle mellem PU-belægning og PVC-belagte stoffer er afgørende for at vælge det rigtige materiale til enhver given anvendelse.

PVC (polyvinylchlorid) coatede stoffer fremstilles ved at kalandre eller knivbelægge PVC-forbindelser på vævede eller ikke-vævede basisstoffer, typisk polyester eller glasfiber. PVC-blandingen indeholder basispolymeren plus blødgøringsmidler (typisk phthalater eller ikke-phthalat-alternativer), stabilisatorer, fyldstoffer og pigmenter. Blødgøringsmidlerne er det, der giver PVC dens fleksibilitet - uden dem ville PVC være den stive plast, der bruges i VVS-rør. Denne afhængighed af blødgøringsmidler skaber en grundlæggende begrænsning, som PU-belægninger ikke deler.

Hvorfor blødgøringsmigrering er vigtig i PVC-belagte stoffer

En af de mest betydningsfulde langsigtede ydeevneforskelle mellem PU-belægning og PVC-belagte stoffer vedrører blødgøreres adfærd i PVC over tid. Blødgøringsmidler i PVC-forbindelser er ikke kemisk bundet til polymeren - de er fysisk spredt i den. I løbet af mange års drift, især under forhold med varme, UV-eksponering eller kontakt med olier og opløsningsmidler, migrerer disse blødgøringsmidler ud af PVC-laget. Resultatet er et stof, der gradvist stivner, udvikler overfladeskrammer og mister den fleksibilitet, det havde, da det var nyt. Dette fænomen, almindeligvis kaldet blødgører-opblomstring eller blødgøringsmigration, er en kendt begrænsning af PVC-belagte stoffer, som PU-belægninger helt undgår, da PU ikke kræver blødgøringsmidler for at forblive fleksible.

Hvor PVC-belagte stoffer stadig fører

På trods af fordelene ved PU-belægninger på mange ydeevneområder, bevarer PVC-belagte stoffer reelle konkurrencefordele i specifikke applikationer. For store industrielle presenninger - der dækker byggepladser, lastbiler og lagre - giver PVC-belagte stoffer en pris pr. kvadratmeter, der er svære at matche med polyurethan. I oppustelige strukturer såsom reklamesøjler, hoppeborge og redningsbåde er PVCs evne til at blive radiofrekvenssvejset (RF) ekstremt værdifuld: RF-svejsning skaber bindinger, der er stærkere og hurtigere at producere end varmluftssvejsning, som er standardsammenføjningsmetoden for PU-stoffer. PVC-belagte stoffer opretholder også overlegen ydeevne i vedvarende kontakt med skrappe kemikalier, brændstoffer og smøremidler, hvilket gør dem til det foretrukne materiale i visse industrielle beskyttelsesapplikationer.

Almindelige anvendelser af PU-belagte stoffer

PU-belægning bruges på tværs af en usædvanlig bred vifte af slutbrugsmarkeder, fra mode og sportstøj til krævende industrielle og militære applikationer. De specifikke egenskaber af polyurethanlaget er skræddersyet af formuleringskemikere til at opfylde kravene på hvert marked.

Outdoor og Activewear

PU-belagte stoffer er allestedsnærværende i udendørs præstationsbeklædning. Vandtætte åndbare jakker - den slags, der bruges til vandreture, skiløb, trailløb og cykling - har næsten universelt en PU-belægning eller PU-membran som vandtætningselement. Det globale marked for vandtætte åndbare tekstiler, hvor PU-belægning er den dominerende teknologi, blev vurderet til cirka 1,9 milliarder USD i 2022 og forventes at overstige 3 milliarder USD i 2030, hvilket afspejler en vedvarende stærk efterspørgsel. Letvægts-pakke-væk-jakker bruger ofte stoffer med PU-belægninger så lette som 20-30 gsm, hvilket opnår hydrostatiske hoveder over 10.000 mm ved en samlet stofvægt godt under 100 gsm pr. kvadratmeter.

Tasker, bagage og modetilbehør

PU-læder - et stof fremstillet ved hjælp af den tidligere beskrevne overførselscoatingproces - er blevet en af ​​de mest kommercielt vigtige anvendelser af polyurethanteknologi. Modemærker på tværs af alle markedssegmenter fra massemarked til luksus bruger PU-læder til tasker, sko, bælter og punge. Det globale marked for PU syntetisk læder oversteg USD 30 milliarder i 2022, hvor tøj og tilbehør stod for den største andel. Til tekniske tasker tilbyder PU-belagte vævede stoffer en kombination af lav vægt, vandbestandighed og ren æstetik, der gør dem at foretrække frem for tungere PVC-alternativer i alt fra bærbare tasker til kameratasker.

Polstring og møbler

Kontrakt- og boligpolstring repræsenterer et stort og voksende anvendelsesområde for PU-belagte stoffer. Sundhedsmiljøer er et særligt vigtigt marked: Hospitalsstole, undersøgelsesborde og overtræk til medicinsk udstyr kræver stoffer, der kan rengøres gentagne gange med desinfektionsmidler uden overfladenedbrydning. PU-belægninger, der er vurderet til brug i sundhedssektoren, består typisk ISO 10993 biokompatibilitetstest og kan modstå over 25.000 rengøringscyklusser med desinfektionsmidler af hospitalskvalitet uden at revne eller delaminere , en standard, som mange PVC-produkter kæmper for at opfylde konsekvent over tid på grund af tab af blødgører. Bilinteriør er et andet hovedsegment: Dørpanelindsatser, sædebeklædning og nakkestøtter fremstillet af PU-belagte stoffer giver det førsteklasses udseende som læder til en brøkdel af prisen.

Industrielle og tekniske tekstiler

I industrielle sammenhænge påføres PU-belægninger på stoffer, der anvendes i sikkerhedsseler, beskyttelseshandsker, transportbåndsovertræk og filtreringsmedier. Kombinationen af ​​fleksibilitet og slidstyrke gør PU særligt velegnet til sikkerhedsseler og faldsikringsudstyr, hvor belægningen skal modstå gentagen bøjning og friktion uden at revne. Telte og midlertidige strukturer - fra festivaltelte til militære felttilflugter - bruger almindeligvis PU-belagte stoffer, der balancerer vandtætningsydelse med lav vægt, hvilket gør dem lettere at transportere og opstille end tilsvarende PVC-belagte stofstrukturer.

Marine og udendørs dækker

Marine applikationer kræver materialer, der modstår saltvand, UV-stråling og store temperaturvariationer. Alifatiske PU-belægninger er blevet standard i skibspolstringssektoren, fordi de modstår UV-gulning og bevarer deres fleksibilitet under både kolde vinteropbevaringsforhold og varm sommersol. Bådbetræk, biminitoppe og cockpitpuder nyder alle godt af den langsigtede farvestabilitet og ikke-revnende ydeevne, som alifatiske PU-formuleringer leverer. Dette er et område, hvor PU-belægning væsentligt har fortrængt ældre PVC-belagte stofprodukter i løbet af de sidste to årtier, da kunderne har prioriteret materialets levetid.

Typer af PU-belægning: Opløsningsmiddelbaseret vs vandbaseret vs 100 % fast stof

Ikke alle PU-belægninger er kemisk identiske, og det anvendte system - opløsningsmiddelbaseret, vandbaseret eller 100 % fast - har betydelige konsekvenser for ydeevne, miljømæssig fodaftryk og overholdelse af lovgivning.

Opløsningsmiddelbaserede PU-belægninger

Traditionelle PU-belægninger bruger DMF (dimethylformamid) eller andre organiske opløsningsmidler til at opløse polyurethanharpiksen til påføring. Opløsningsmiddelbaserede systemer producerer belægninger med fremragende vedhæftning, tæthed og ydeevnekonsistens, og de forbliver den dominerende teknologi for high-end PU syntetisk læder og ydeevne tekniske stoffer. DMF er dog et reproduktivt toksin klassificeret i henhold til REACH-reglerne i EU, og dets anvendelse er underlagt strenge erhvervsmæssige eksponeringsgrænser og genopretningskrav. Mange mærker og detailhandlere - især på de europæiske og nordamerikanske markeder - kræver nu, at deres forsyningskæder bruger DMF-fri eller vandbaseret PU-belægning, hvilket driver betydelige investeringer i alternative teknologier.

Vandbaserede PU-belægninger

Vandbaserede (vandbårne) polyurethan-dispersioner har oplevet en rivende udvikling i løbet af de sidste femten år og repræsenterer nu det hurtigst voksende segment af PU-belægningsmarkedet. I vandbårne systemer dispergeres polyurethanen i vand i stedet for opløst i et organisk opløsningsmiddel. Det coatede stof tørres i en ovn, og vandet fordamper og efterlader PU-filmen. Moderne vandbårne PU-belægninger opnår ydeevneniveauer - hydrostatisk hoved, slidstyrke, vedhæftning - der ligger inden for 10-15 % af tilsvarende opløsningsmiddelbaserede systemer til de fleste beklædnings- og taskeapplikationer, mens den bærer væsentligt lavere VOC-emissioner (flygtige organiske forbindelser) og ingen DMF. For mærker, der søger OEKO-TEX, bluesign eller lignende bæredygtighedscertificeringer, er vandbårne PU-systemer ofte det foretrukne eller obligatoriske valg.

100 % solide PU-systemer

Hotmelt- og reaktive hotmelt-PU-systemer påføres som 100 % faste stoffer - der er ingen opløsningsmiddel eller vandbærer til at fordampe. Disse systemer bruges primært i lamineringsprocesser, hvor PU'en fungerer som både et klæbemiddel og et funktionelt belægningslag. Reaktive PU hotmelts tværbinder efter påføring, hvilket skaber en meget holdbar binding, der er modstandsdygtig over for hydrolyse og kemiske angreb. Selvom det ikke er så udbredt som opløsnings- eller dispersionssystemer til overfladebelægninger, vokser 100 % faste systemer i betydning, da industrien søger at eliminere opløsningsmidler helt fra belægningsprocessen.

Miljøhensyn: PU-belægning vs PVC-belagte stoffer

Miljømæssig ydeevne er blevet en stadig vigtigere dimension af materialevalg i tekstilindustrien, og forskellen mellem PU-belægning og PVC-belagte stoffer er væsentlig, når de undersøges over hele produktets livscyklus.

PVC-belagte stoffer præsenterer flere miljømæssige udfordringer, som industrien har arbejdet på at løse i årtier. Selve PVC-polymeren indeholder ca. 57 vægtprocent klor, og klorkemi er forbundet med den potentielle dannelse af persistente organiske forurenende stoffer (inklusive dioxiner) under produktion og især ved forbrænding ved afslutning af levetiden. De blødgøringsmidler, der traditionelt anvendes i PVC-formuleringer - primært phthalater som DEHP, DBP og BBP - er blevet identificeret som hormonforstyrrende og er begrænset i henhold til REACH i EU og i henhold til forskellige regler på andre markeder. Mens mange producenter er gået over til ikke-phthalat-blødgøringsmidler såsom DINP, DIDP og biobaserede alternativer, er den grundlæggende udfordring med blødgøringsmigration over produktets levetid stadig.

PU-belægninger er ikke uden deres eget miljømæssige fodaftryk. De isocyanater, der anvendes i polyurethanproduktionen, er giftige prækursorer, der kræver omhyggelig håndtering, og opløsningsmiddelbaserede PU-systemer genererer VOC-emissioner og farlige opløsningsmiddelstrømme. PU-belægninger indeholder dog ingen klor og ingen phthalater, og de er ikke forbundet med dioxindannelse ved endt levetid. Vandbårne PU-systemer har specifikt en væsentlig lavere miljøbelastning end produktion af opløsningsmiddelbaseret PU eller standard PVC-belagt stof. Biobaserede polyurethaner - afledt af plantebaserede polyoler - er også kommercielt tilgængelige og er ved at blive vedtaget i sektorer, hvor bæredygtighedscertificering er en prioritet.

Bortskaffelse udtjent giver udfordringer for begge materialetyper. Coatede stoffer er sammensatte strukturer - polymerbelægning bundet til et basisstof - og dette gør mekanisk genanvendelse teknisk vanskelig. Kemiske genbrugsprocesser for PU-belagte polyesterstoffer er imidlertid under aktiv udvikling, hvor adskillige europæiske og japanske projekter viser levedygtige delaminerings- og glykolyseruter, der kan genvinde både polyurethan- og polyesterkomponenterne til genbrug.

Sådan identificerer du, om et stof har en PU-belægning

For købere, produktudviklere og slutbrugere er det et praktisk spørgsmål, der ofte opstår, om et stof bærer en PU-belægning – og at skelne det fra et PVC-belagt stof eller et lamineret stof. Der er flere tilgange, lige fra simpel sensorisk vurdering til laboratorieanalyse.

• Berørings- og fleksibilitetstest: PU-belagte stoffer føles typisk blødere og mere smidige end PVC-belagte stoffer af tilsvarende vægt. Ved stuetemperatur har PU-belægninger en naturlig, let varm fornemmelse; PVC-belagte stoffer føles køligere og stivere. Ved temperaturer under 0°C stivner PVC-belagte stoffer mærkbart, mens PU-belægninger forbliver fleksible - en simpel koldtest kan hjælpe med at skelne mellem de to.
• Vægt sammenligning: PVC-belagte stoffer er næsten altid tungere end PU-belagte stoffer med lignende funktionelle egenskaber på grund af den højere densitet af PVC-blandingen og de større belægningsvægte, der typisk anvendes.
• Forbrændingstest: Når et lille stykke PVC-belagt stof brændes, producerer det en karakteristisk skarp, klorholdig lugt (svarende til brændende plastikflasker). PU-belagte stoffer brænder mere rent uden klorlugt. Dette er en grov og klar felttest, der kun bør udføres med små prøver under godt ventilerede forhold.
• Opløsningsmiddel test: DMF (dimethylformamid) vil opløse opløsningsmiddelbaserede PU-belægninger relativt hurtigt, men har minimal effekt på PVC. Acetone angriber nogle PU-formuleringer, men ikke PVC. Disse tests er vejledende, men ikke endelige, da tværbundne PU-systemer kan modstå opløsningsmiddelangreb.
• Laboratorieanalyse: For endelig identifikation producerer FTIR-analyse (Fourier Transform Infrared Spectroscopy) af belægningsoverfladen et kemisk fingeraftryk, der utvetydigt identificerer polyurethan vs PVC vs akryl og andre belægningstyper. XRF-analyse (røntgenfluorescens) vil påvise klor, hvis der er PVC til stede. Disse metoder er standard i kvalitetskontrol- og overholdelsestestlaboratorier.

Pleje og vedligeholdelse af PU-belagte stoffer

PU-belagte stoffer kræver specifik plejepraksis for at bevare deres ydeevne og forlænge deres levetid. I modsætning til PVC-belagte stoffer, som generelt er mere tolerante over for skrappe rengøringsmetoder, kan PU-belægninger nedbrydes ved længere tids udsættelse for visse forhold.

Vask og rengøring

De fleste PU-belagte tøjstoffer kan maskinvaskes ved 30°C eller 40°C ved hjælp af en skånsom cyklus, men bør ikke tørretumbles ved høj varme, hvilket kan få belægningen til at delaminere eller revne med tiden. Kemisk rensning med visse opløsningsmidler (især perchlorethylen) kan beskadige PU-belægninger og bør undgås. For tekniske stoffer - telte, rygsække og vandtætte betræk - er skånsom håndvask eller svamp med mild sæbe at foretrække frem for maskinvask, da omrøring og varme kan fremskynde hydrolysen af ​​visse PU-formuleringer.

Hydrolyseproblemet

Hydrolyse - nedbrydningen af PU-polymerkæden med vand ved forhøjet temperatur - er den mest almindelige fejltilstand for PU-belagte stoffer over tid. Ester-baserede polyurethanformuleringer er særligt modtagelige for hydrolyse, især når de opbevares under varme, fugtige forhold. Når hydrolyse opstår, mister PU-belægningen sin integritet og begynder at flage eller skalle væk fra basisstoffet - et fænomen, der er velkendt for alle, der har ejet en ældre rygsæk eller regnjakke, der er begyndt at afgive et klæbrigt hvidt materiale. Ether-baserede og polycarbonat-baserede PU-formuleringer har væsentligt bedre hydrolyseresistens end ester-baseret PU , og til applikationer, der involverer vedvarende fugt eller fugtpåvirkning, foretrækkes disse kemier stærkt. Opbevaring af PU-belagte genstande rent, tørt og væk fra ekstrem varme forlænger deres levetid betydeligt.

DWR genanvendelse til vandtæt beklædning

PU-belagte vandtætte beklædningsgenstande bærer typisk en DWR-behandling (durable water repellent) på den ydre stofoverflade, foruden den vandtætte PU-belægning eller -membran. DWR får vand til at perle på overfladen i stedet for at trænge ind i det ydre stof, hvilket ville reducere åndbarheden ved at blokere overfladen, som damp skal passere igennem. DWR-behandlinger udtømmes med vask og slid, og bør periodisk fornyes med spray- eller indvaskningsprodukter fra DWR. Uden DWR kan en PU-belagt beklædningsgenstand stadig være vandtæt - selve PU-laget blokerer for flydende vand - men den åndbare ydeevne vil blive væsentligt kompromitteret, da det ydre stof "våder ud".

Vælg mellem PU-belægning og PVC-belagte stoffer til din anvendelse

At vælge mellem PU-belægning og PVC-belagte stoffer er ikke et spørgsmål med et enkelt universelt svar - det afhænger af de specifikke ydeevnekrav, omkostningsbegrænsninger, miljømål og servicebetingelser for den pågældende applikation. Følgende rammer dækker de mest almindelige beslutningsscenarier.

• Vælg PU-belægning til beklædningsgenstande, bærbart tilbehør, letvægts udendørsudstyr, åndbare vandtætte materialer, sundhedspolstring, marinepolstring, applikationer i koldt klima og ethvert produkt, hvor let vægt, blød hånd eller åndbarhed er et differentierende krav. PU er også det rigtige valg, hvor miljøcertificering (bluesign, OEKO-TEX, REACH-overholdelse) er afgørende for markedsadgang.
• Vælg PVC-belagte stoffer til industrielle presenninger i stor skala, kraftige oppustelige strukturer, hvor RF-svejsning er påkrævet, applikationer, der involverer vedvarende aggressiv kemisk eksponering, og omkostningsdrevne applikationer, hvor de højere råmaterialeomkostninger ved PU ikke kan retfærdiggøres af præstationsgevinster. PVC-belagte stoffer forbliver også at foretrække, hvor der kræves iboende brandhæmmende egenskaber uden dyre additiver.
• Vurder hydrolyserisikoen omhyggeligt til enhver applikation, hvor PU-belagte stoffer vil blive opbevaret i længere perioder i varme, fugtige omgivelser - især ester-baserede PU-produkter. Hvis lang holdbarhed er kritisk, vil polycarbonat- eller etherbaserede PU-formuleringer eller PVC-belagte stoffer give bedre langtidsstabilitet.
• Overvej de samlede ejeromkostninger snarere end enhedsprisen alene: PU-belægninger koster typisk mere pr. kvadratmeter end PVC-belagte stoffer ved tilsvarende funktionelle ydeevneniveauer, men deres lavere vægt kan reducere forsendelses- og håndteringsomkostninger, og deres overlegne fleksibilitet kan reducere udskiftningsraterne i applikationer, der involverer gentagen bøjning.

Den overordnede bane i den tekniske tekstilindustri er klar: regulatorisk pres, bæredygtighedskrav fra store mærker og løbende forbedringer i vandbåren PU-teknologi presser alle markedet i retning af en større anvendelse af PU-belægning på bekostning af PVC-belagte stoffer. Hastigheden af ​​denne overgang varierer betydeligt efter anvendelsessektor, men det er en vedvarende langsigtet tendens snarere end et midlertidigt skift.
